Антропометрия, зоны досягаемости, усилия и захваты. Практический свод величин, на которые опирается предметный дизайн.
Процентили вместо среднего
Проектирование «под среднего человека» — распространённая ошибка: среднего человека не существует, а изделие под среднего не подходит половине популяции.
Практика опирается на диапазон от 5-го до 95-го процентиля: изделие должно работать для 90% людей. Для критичных величин — досягаемости — берут 5-й процентиль, для габаритных — 95-й.
Типы захвата
Рука работает по-разному в зависимости от задачи, и каждому типу захвата соответствуют свои размеры.
Усилия
Величина усилия определяет, будет ли действие приятным или утомительным. Для частых операций усилие делают минимальным, для ответственных — заметным, чтобы исключить случайное срабатывание.
- Кнопка частого нажатия — 0,5–1,5 Н.
- Кнопка ответственного действия — 3–5 Н.

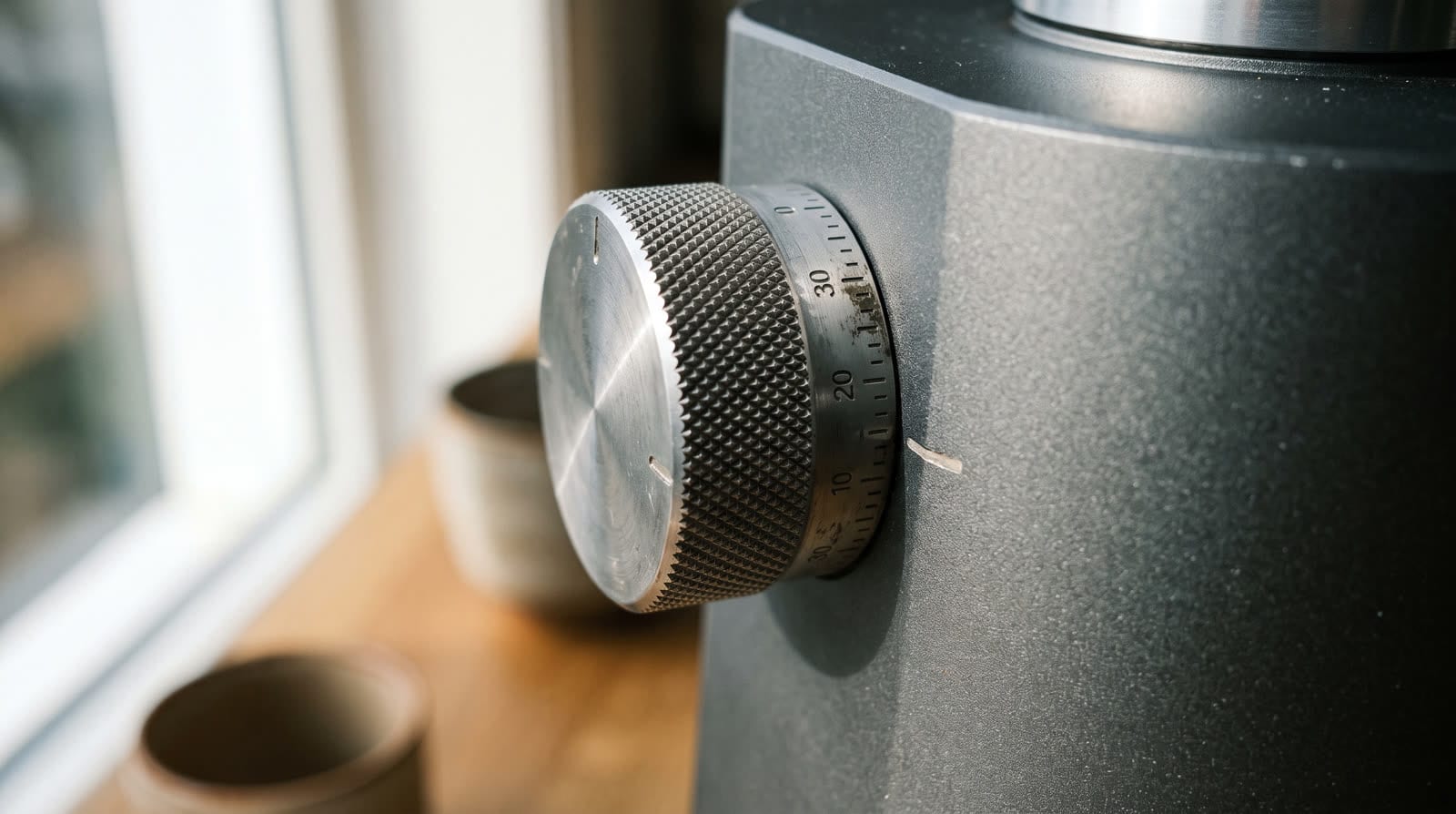

- Поворотная ручка — момент 0,1–0,3 Н·м.
- Открывание крышки — до 20 Н.
- Постоянное удержание инструмента — не более 20% максимального усилия руки.
Обратная связь
Механическая обратная связь — щелчок, ощутимый ход, изменение сопротивления — сообщает, что действие принято. Без неё пользователь нажимает повторно и сомневается в результате.
Это относится и к цифровым устройствам: тактильный отклик остаётся самым надёжным подтверждением.
Предмет проектируют не под среднего человека, а под диапазон: от пятого процентиля до девяносто пятого, остальное закрывает регулировка.
Чего эргономика не решает
Корректные размеры не делают предмет удобным автоматически: остаются сценарий использования, масса, распределение центра тяжести, температура поверхности и то, как вещь ведёт себя в мокрых руках.
Поэтому цифры — отправная точка, а не результат. Проверка на людях остаётся обязательной.
Что измеряют, проектируя под руку
Основные величины — размер хвата, усилие, угол кисти и время удержания. Диаметр рукояти для силового хвата — 30–45 мм, для точного — 8–16 мм; отклонение кисти от нейтрального положения больше 15 градусов при повторяющемся движении приводит к усталости за минуты, а не за часы.
Отдельно считают вес и его распределение: предмет с центром тяжести ближе к кисти ощущается легче при том же весе. Именно поэтому два инструмента одной массы воспринимаются по-разному, и это проектируемое свойство, а не случайность.
Проверки, которые нельзя заменить расчётом
- Макет в руке: пенопластовая модель отвечает на большую часть вопросов за час.
- Проверка в перчатке и мокрой рукой — там, где предмет будут так использовать.
- Левша и правша: несимметричная рукоять исключает половину пользователей.
- Длительное удержание: неудобство проявляется на пятнадцатой минуте, а не на первой.
- Пятый и девяносто пятый процентиль: предмет, подходящий среднему, не подходит трети людей.
Что в итоге
Эргономика оперирует процентилями, типами захвата и усилиями — и никогда средними значениями.
Цифры дают отправную точку, но окончательную проверку делает физический макет в руках реальных людей.
Коротко
- С чего начинается эргономика предмета?
- С того, как его берут в руки и что делают дальше. Размеры хвата, усилие, угол кисти и обзор задают форму раньше, чем эстетика; предмет, спроектированный от силуэта, потом приходится подгонять под руку.
- Существуют ли универсальные размеры?
- Есть антропометрические таблицы с процентилями. Проектируют обычно так, чтобы предмет подходил от 5-го до 95-го процентиля, а всё, что вне, закрывают регулировкой.
