Колёсная база, свесы, линия крыши и посадка колёс определяют характер машины до того, как нарисована хоть одна деталь. Разбираем язык автомобильных пропорций.
Пропорции решают до деталей
Автомобиль опознаётся по силуэту с расстояния, на котором детали не видны. Поэтому в студиях работа начинается с пропорций и объёмов, а графика фар и решётки появляется в последнюю очередь.
Ключевых величин немного, и все они связаны с расположением колёс и агрегатов.
Как электрическая платформа изменила пропорции
Отсутствие крупного двигателя спереди и плоская батарея в полу освободили дизайнеров от многих ограничений: капот может стать коротким, база — длинной, салон — просторнее при тех же габаритах.
Обратная сторона — увеличенная высота пола из-за батареи, что поднимает посадку и заставляет искать компромисс с высотой крыши.

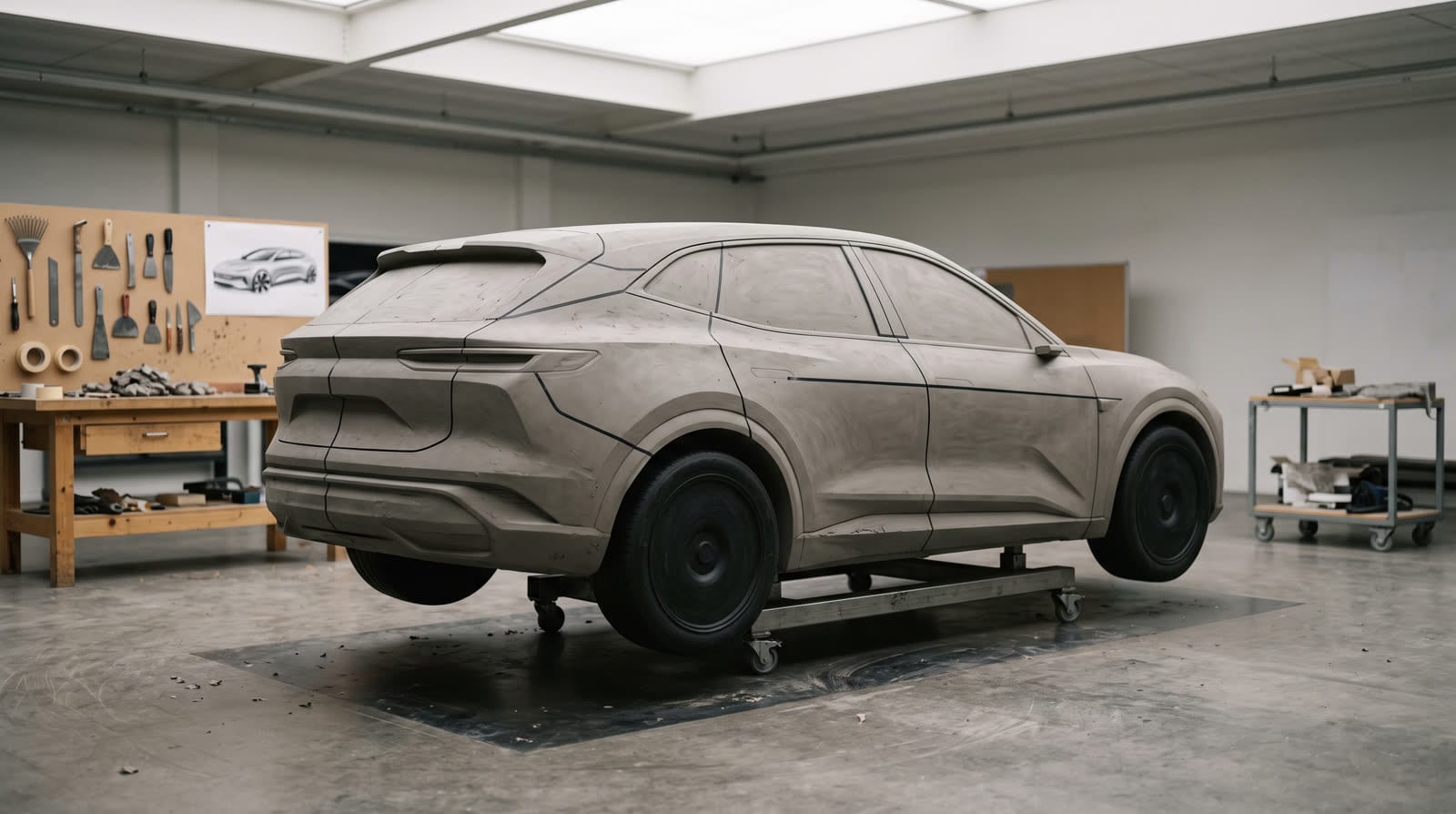

Аэродинамика
Коэффициент лобового сопротивления напрямую влияет на запас хода, поэтому формы становятся более гладкими и обтекаемыми. Это ограничивает свободу: заострённые углы, вертикальные поверхности и большие зазоры теряют право на существование.
Отсюда сходство современных электрических моделей между собой — их форма во многом продиктована одной и той же физикой.
Когда все решают одно уравнение, ответы получаются похожими.
Нормативы
Значительная часть формы определяется требованиями безопасности: высота и радиусы капота для защиты пешеходов, зоны деформации, углы обзора, расположение и яркость световых приборов.
Дизайнер работает внутри объёма, который уже ограничен со всех сторон нормативами и компоновкой.
- Защита пешехода — зазор между капотом и агрегатами.
- Зоны деформации — длина передней части.
- Обзорность — площадь стёкол, толщина стоек.
- Световые приборы — высота и углы установки.

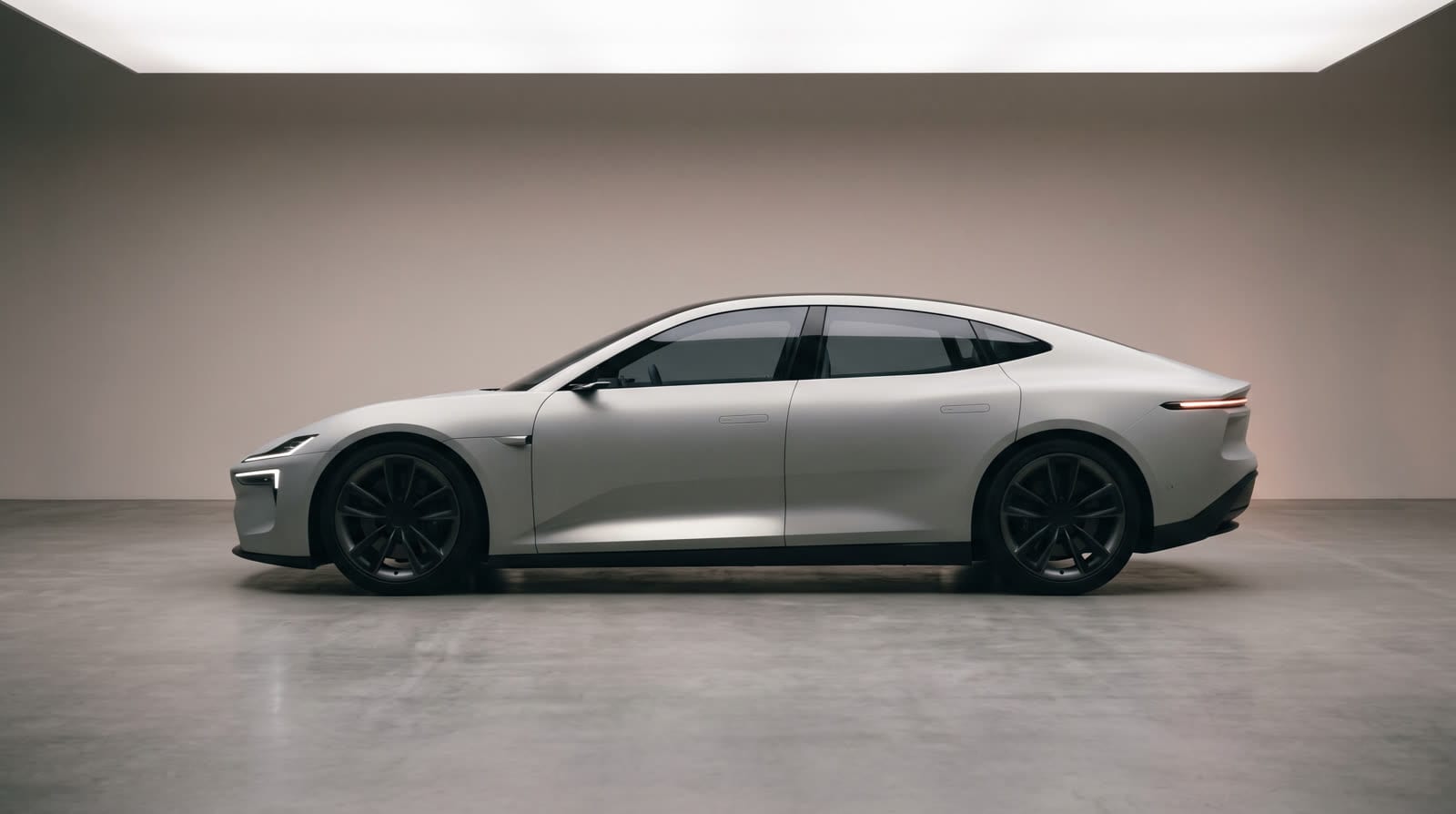

Числа, которыми описывают силуэт
Профессиональный разговор о пропорциях ведётся несколькими величинами, и по ним автомобиль опознаётся раньше, чем по деталям. Свес — расстояние от оси до края кузова; чем он короче, тем спортивнее и дороже выглядит машина. Отношение высоты остекления к высоте кузовной части задаёт характер: узкая полоса стекла над массивным бортом читается как защищённость, широкая — как лёгкость.
Третья величина — положение переднего колеса относительно основания стойки: чем дальше вперёд вынесено колесо и чем длиннее «нос» от колеса до двери, тем более статусной кажется компоновка. Именно этими соотношениями различаются модели, которые в остальном похожи.
Почему нормативы видны в форме
Многое из того, что кажется стилистическим решением, продиктовано требованиями. Высота и форма передней кромки капота задаются нормами пассивной безопасности для пешехода — отсюда высокие тупые «носы» современных машин. Углы обзора и размещение фар регламентированы; площадь и положение номерного знака тоже.
Понимание этих ограничений меняет чтение силуэта: дизайнер не столько рисует форму, сколько находит выразительное решение внутри довольно узкого коридора допустимого. Модели, выглядящие радикально, обычно радикальны ровно в тех местах, где коридор шире.
Что в итоге
Характер машины задают пропорции: база, свесы, линия крыши и заполнение арок — детали работают уже потом.
Электрическая платформа освободила пропорции, но аэродинамика и нормативы сблизили формы между собой.
Коротко
- Что задаёт пропорции кузова?
- Колёсная база, свесы, высота линии капота и положение переднего колеса относительно двери. Эти четыре величины определяют характер сильнее любой линии на боковине.
- Как электрическая тяга изменила пропорции?
- Исчезла необходимость в длинном моторном отсеке: свесы сократились, база выросла, салон сдвинулся вперёд. Отсюда высокий пол из-за батареи и более вертикальная посадка.
